Technische Zeichnung vom 0.96" Display (333099)

TECHNICAL SUPPORT Everything else
1

Hallo!
Grundsätzlich mag ich die Produkte von Soldered sehr. Aber mir ist jetzt etwas aufgefallen:
Vom oben genannten Display gibt es keine bemaßte Zeichnung. Das ist sehr unschön, wenn man das Display z.B. in eine Frontplatte integrieren will. Den Abstand der Befestigungslöcher konnte ich aus dem .step File messen, aber die Position des eigentlichen Display kann man nur durch Nachmessen ermitteln. Damit dies aber nachhaltig gelingt, benötigt man mehrere Displays, um die Fertigungsstreuung zu erfassen. Sehr unschön.
Liebes Team von Soldered: Ihr habt all diese Informationen. Bitte fügt euren Produkten bemaßte technische Zeichnungen hinzu. Das ist heutzutage kein Hexenwerk.

Gruß,
Thomas

2

Hello,

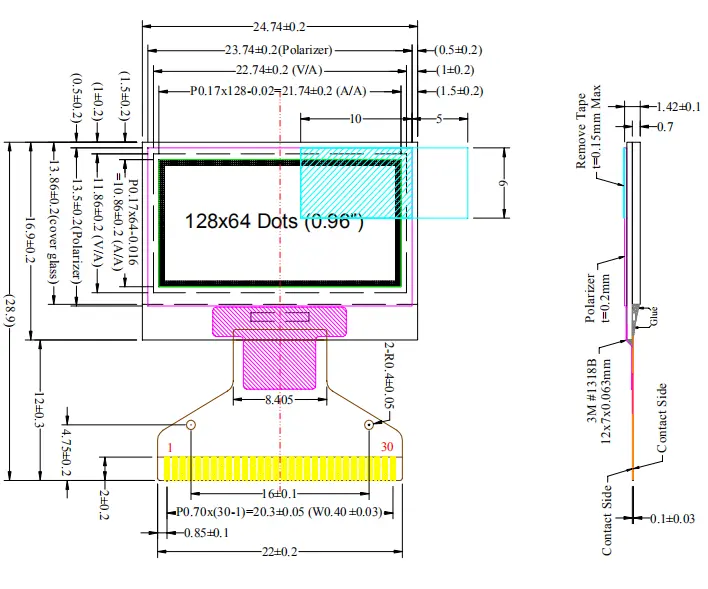

Attached you will find the technical drawing of the display with all dimensions.

Best regards,
Andrej

Drawing0.96-inch-oled-1
Drawing0.96-inch-oled-1708×589 35.9 KB

3

Hello Andrej,

Thank you very much for your prompt reply.

The technical drawing of the display itself is already a good step in the right direction.

However, if you want to integrate your product into a front panel, for example, a technical drawing of the product itself would be very helpful. A document that contains all the mechanical information needed to install your product and position the necessary cutout in a front panel.

Best regards,
Thomas
